Ground Penetrating Radar (GPR) adalah metode pengujian non-destruktif (Non Destructive Testing / NDT) yang banyak digunakan untuk inspeksi beton. Metode ini menggunakan gelombang elektromagnetik untuk mendeteksi dan memetakan fitur dibawah permukaan beton, menjadikannya alat yang berharga untuk mengevaluasi kondisi dan integritas struktur beton. GPR banyak digunakan dalam konstruksi, teknik sipil, dan pemeliharaan infrastruktur karena keakuratan, serbaguna, dan efisien.
Prinsip Operasi

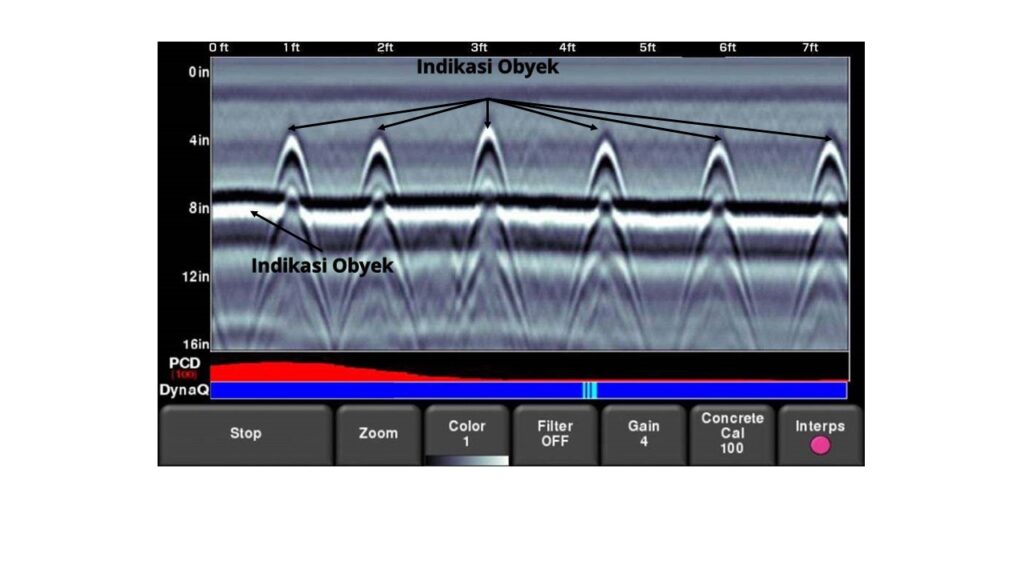

GPR bekerja dengan mentransmisikan gelombang elektromagnetik frekuensi tinggi ke dalam beton melalui antena. Gelombang ini merambat melalui material dan dipantulkan kembali ketika mengalami perubahan sifat material, seperti densitas. Sinyal yang dipantulkan ditangkap oleh antena penerima dan diproses untuk membuat gambar atau profil data bawah permukaan beton.
Kedalaman penetrasi dan resolusi bergantung pada frekuensi gelombang radar. Antena frekuensi tinggi umumnya digunakan untuk inspeksi beton, karena memberikan gambaran detail fitur bawah permukaan beton, ideal untuk menganalisis struktur beton dengan ketebalan hingga 1 meter.
Aplikasi GPR untuk Inspeksi Beton

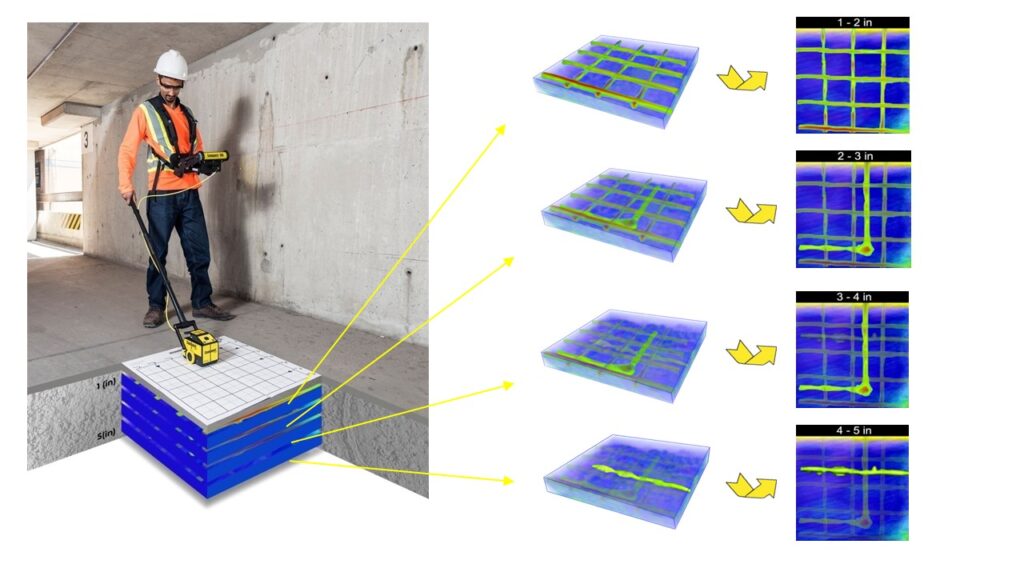

- Deteksi Tulangan: GPR efektif untuk mencari dan memetakan batang tulangan (rebar) yang tertanam dalam beton. Hal ini penting untuk menilai integritas struktural dan memastikan kepatuhan terhadap spesifikasi desain.
- Pengukuran Ketebalan: GPR dapat mengukur ketebalan slab beton, dinding, dan elemen struktur lainnya, sehingga memberikan data penting untuk evaluasi struktur.
- Deteksi rongga, kantong udara, dan delaminasi dalam beton, yang dapat mengganggu kinerja struktural.
- Analisis Kerusakan: GPR membantu mengidentifikasi retakan, intrusi kelembapan, dan kerusakan lainnya yang tidak terlihat di permukaan.
- Pemetaan utilitas yang tertanam seperti saluran listrik dan pipa tanpa membongkar beton (non invasif).
Manfaat GPR
- NDT: GPR menjaga integritas struktur yang diperiksa, sehingga menghindari perlunya pembongkaran.
- Real-Time: Teknologi ini menghasilkan data inspeksi dengan cepat, memungkinkan pengambilan keputusan di lapangan.
- Resolusi Tinggi: Dengan pemrosesan sinyal tingkat lanjut, GPR dapat memberikan gambar detail dan berwarna fitur bawah permukaan beton.
- Hemat Biaya: Dengan meniadakan kebutuhan pengujian invasif, GPR meminimalkan biaya tenaga kerja dan material.
Keterbatasan
- Keakuratan GPR dapat dipengaruhi oleh sifat material, seperti kadar air dan komposisi campuran beton.
- Antena frekuensi tinggi yang digunakan untuk inspeksi beton memiliki penetrasi kedalaman yang terbatas.
- Interpretasi data GPR memerlukan keahlian.
Kesimpulan
GPR telah merevolusi inspeksi beton dengan menawarkan metode yang cepat, akurat, dan non-invasif untuk mengevaluasi kondisi struktural. GPR menghasilkan informasi penting tentang fitur bawah permukaan untuk memastikan keamanan, kepatuhan spesifikasi, dan umur struktur beton. Meskipun memiliki keterbatasan, kemajuan teknologi dan keahlian terus meningkatkan efektivitas GPR dan menjadikannya sebagai alat yang sangat diperlukan dalam praktik konstruksi sipil dan pemeliharaan modern.
Untuk info lengkapnya silahkan hubungi kami
Artikel lainnya:

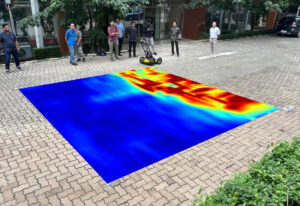

- Teknologi Ground Penetrating Radar (GPR) untuk Survei Utilitas Bawah Tanah
Ground Penetrating Radar (GPR) adalah teknologi non-invasif dan serbaguna untuk survei utilitas yang digunakan secara luas untuk mendeteksi dan memetakan utilitas bawah permukaan. Metode canggih… Read more: <strong>Teknologi Ground Penetrating Radar (GPR) untuk Survei Utilitas Bawah Tanah </strong> - GPR untuk Nikel Lateritik

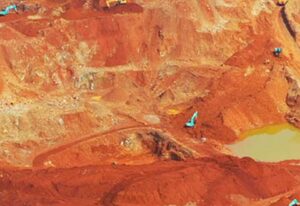

Ground Penetrating Radar (GPR) memiliki berbagai manfaat yang signifikan dalam eksplorasi mineral, termasuk eksplorasi nikel laterit. Berikut beberapa manfaat GPR dalam konteks ini: Pemetaan… Read more: <strong>GPR untuk Nikel Lateritik</strong>
