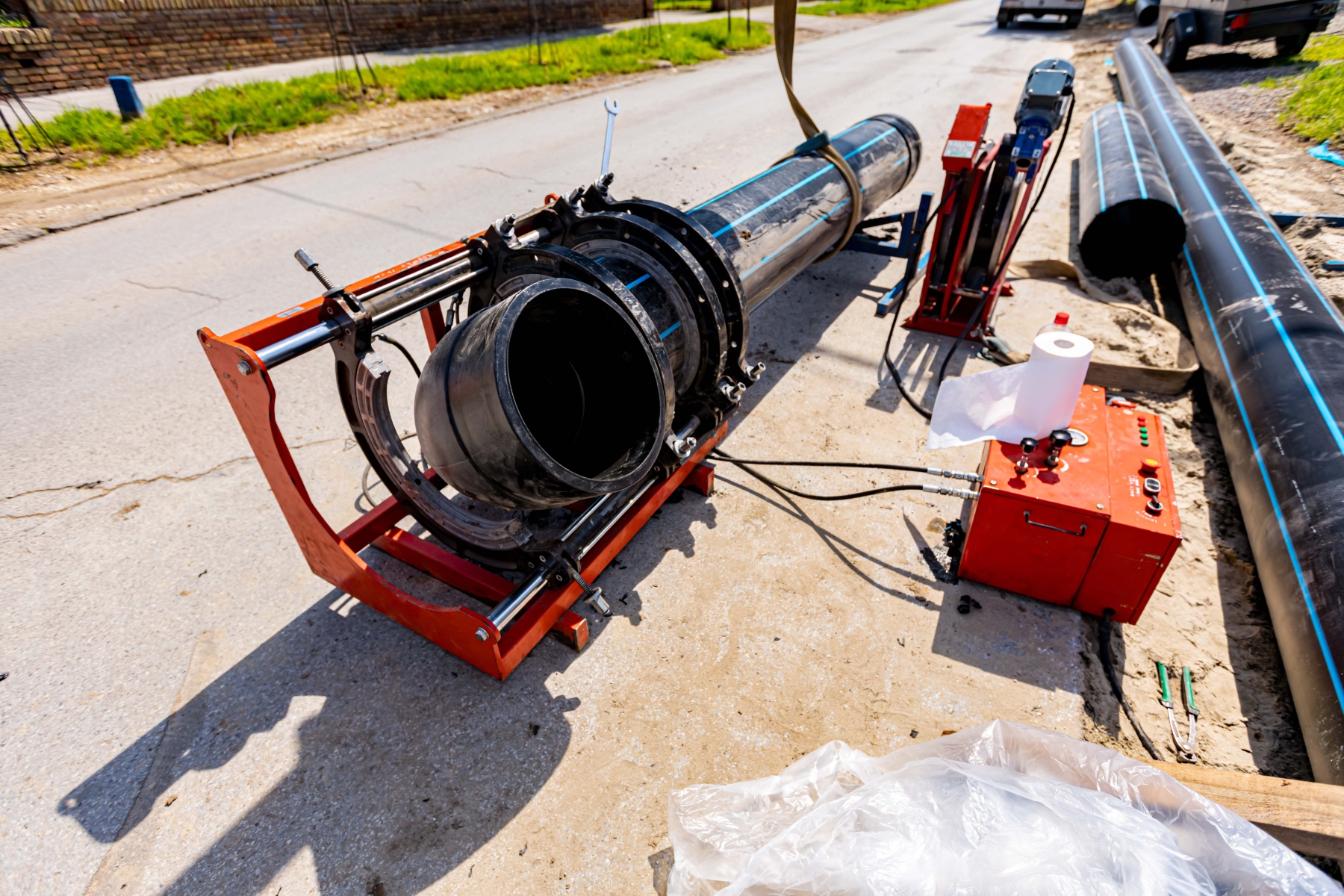

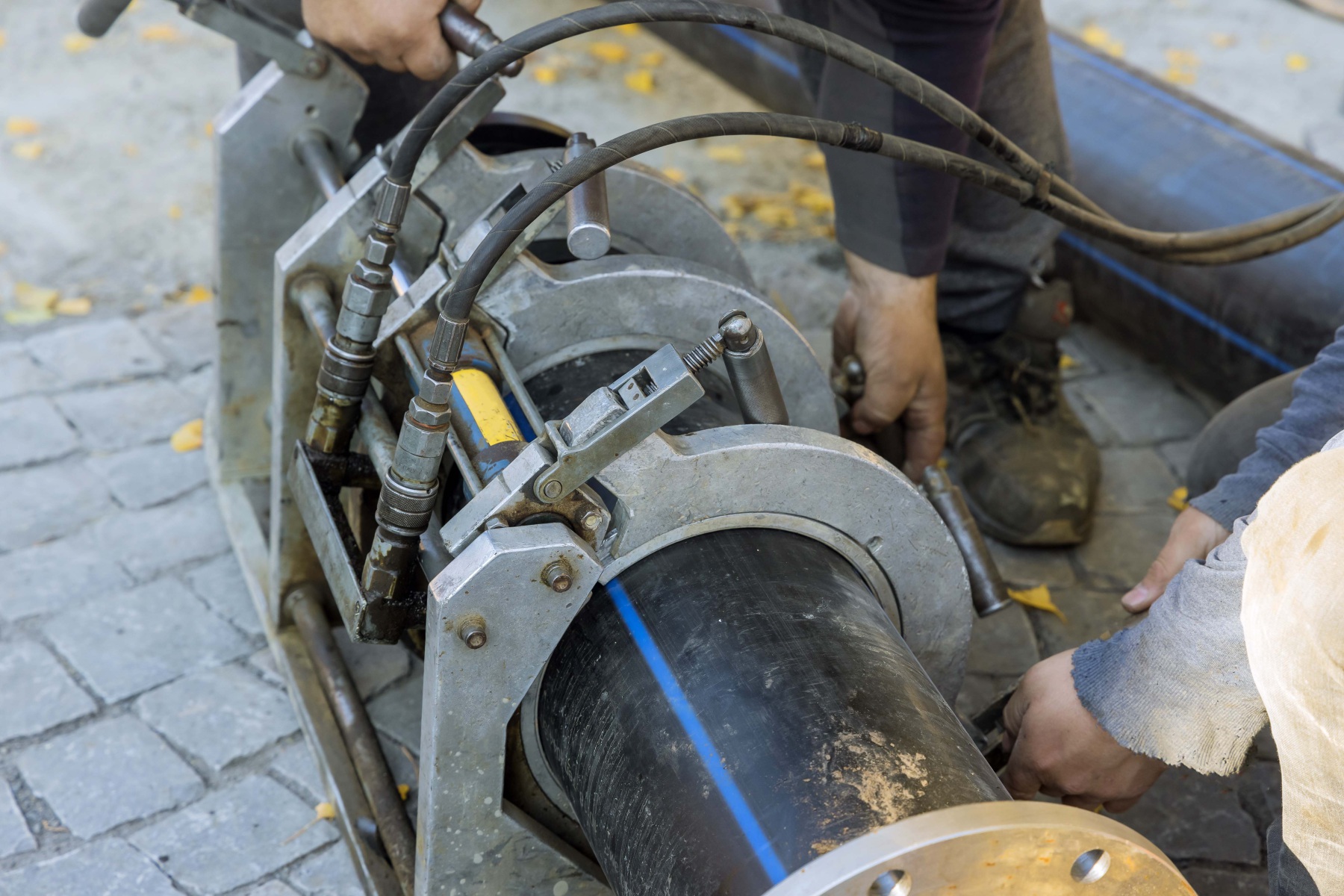

High-density polyethylene (HDPE) banyak digunakan untuk jaringan pipa pada sistem distribusi air, pengolahan bahan kimia, pertambangan, dan aplikasi lain yang mengutamakan ketahanan terhadap korosi, fleksibilitas, serta masa pakai yang panjang. Pipa HDPE umumnya disambung menggunakan teknik penyambungan termal butt fusion atau fusion weld. Meskipun fusion weld pada umumnya dapat diandalkan, cacat seperti fusi yang tidak sempurna, rongga, inklusi, ketidaksejajaran, dan kontaminasi dapat mengganggu integritas sambungan. Pengujian Phased Array Ultrasonic Testing (PAUT) adalah metode non-destruktif untuk memeriksa sambungan fusion weld HDPE dan mengidentifikasi cacat internal tanpa perlu memotong atau merusak pipa.
PAUT menggunakan probe yang berisi sejumlah elemen piezoelektrik ultrasonik kecil misalnya 32 atau 64 elemen. Elemen-elemen tersebut dikendalikan secara elektronik sehingga dapat diaktifkan pada waktu yang berbeda. Dengan mengatur jeda waktu ini, berkas ultrasonik dapat diarahkan, difokuskan, dan disapukan melintasi material secara elektronik. Kemampuan ini memungkinkan pemeriksaan area yang luas dari posisi probe serta menghasilkan citra penampang melintang pada area las-lasan secara detail.
Untuk inspeksi fusion weld HDPE, PAUT sangat bermanfaat karena banyak cacat signifikan yang berada di dalam dan tidak dapat dideteksi secara andal hanya melalui pemeriksaan visual. Sambungan fusion weld yang dibuat dengan benar seharusnya memiliki zona fusi yang tidak terputus dan homogen di antara kedua ujung pipa. Masalah dapat timbul jika permukaan pipa terkontaminasi, pemanasan tidak memadai, tekanan fusi tidak tepat, atau penyelarasan ujung pipa kurang presisi. Kondisi-kondisi tersebut dapat menghasilkan area dengan ikatan yang tidak sempurna atau anomali lain yang sulit diidentifikasi hanya dari tampilan luar penyambungan.
Inspeksi HDPE menghadirkan beberapa tantangan dibandingkan dengan pemeriksaan ultrasonik konvensional pada logam. HDPE memiliki kecepatan rambat ultrasonik yang relatif rendah serta atenuasi tinggi, yang berarti energi ultrasonik dapat terserap atau terhambur saat merambat melalui material tersebut. Sifat viskoelastik HDPE juga dapat mempengaruhi perilaku sinyal dan resolusi. Oleh karena itu, pemilihan frekuensi probe, desain dan bahan wedge, sudut, dan pola pemindaian harus dipertimbangkan secara cermat. Frekuensi yang lebih rendah dapat memberikan penetrasi yang lebih baik, sedangkan frekuensi yang lebih tinggi dapat menghasilkan resolusi yang lebih baik selama tingkat atenuasi masih dapat diterima.

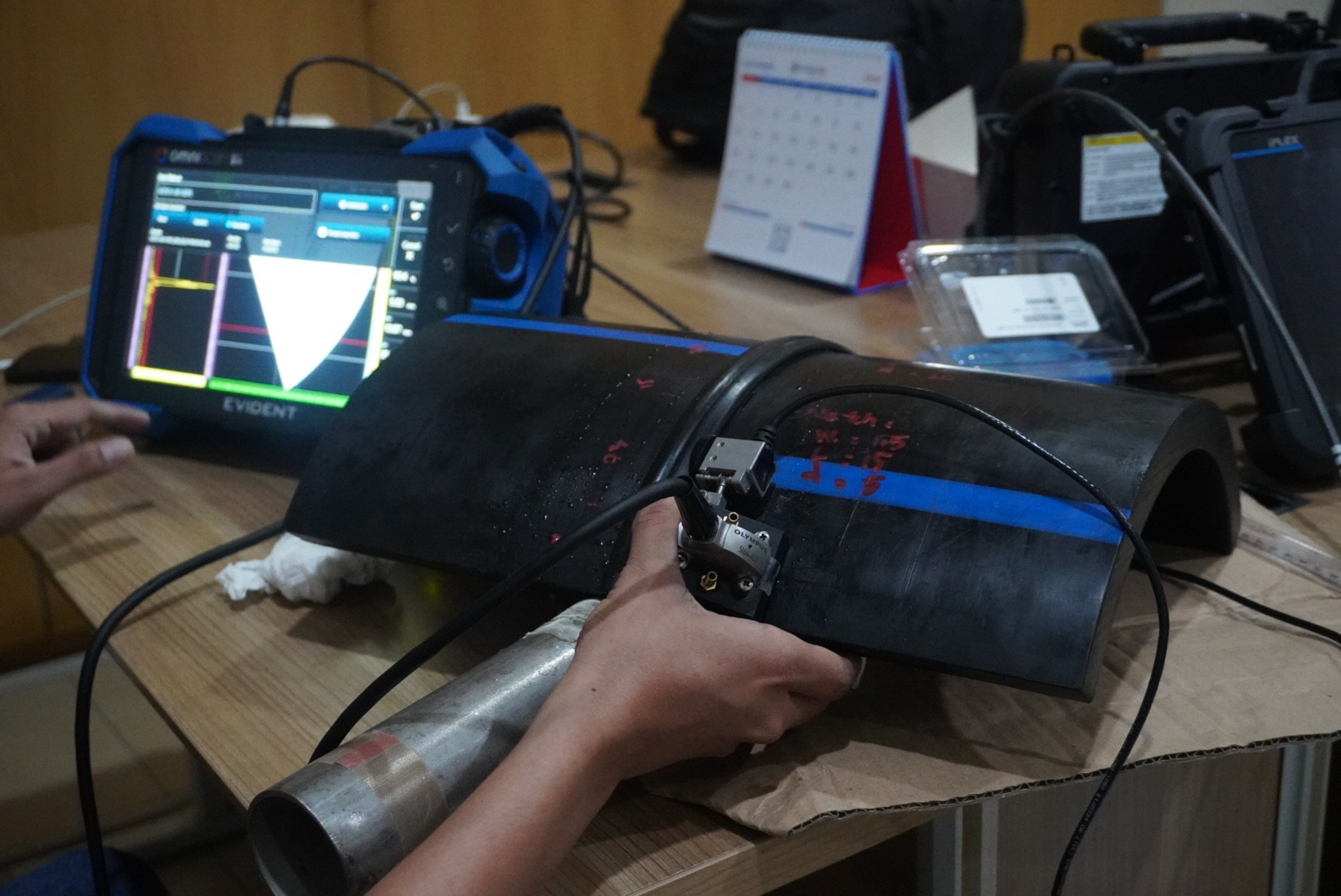

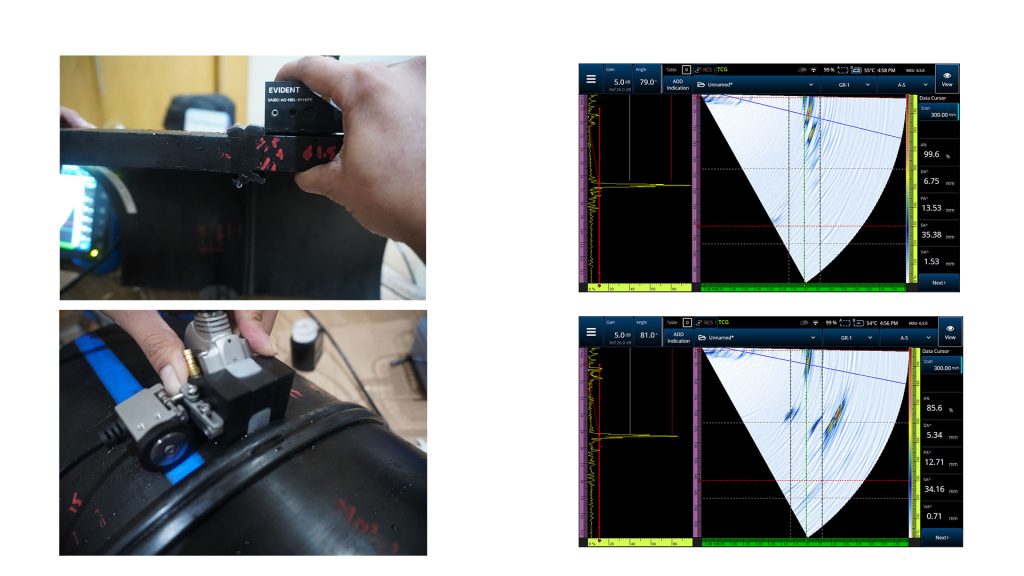

Sewaktu inspeksi probe PAUT ditempatkan pada permukaan luar pipa di dekat sambungan las. Wedge dengan bahan khusus digunakan untuk memastikan transmisi energi ultrasonik yang efisien dari probe ke dalam material HDPE. Probe dapat digerakkan memutari sekeliling pipa dan ditempatkan pada salah satu maupun kedua sisi (tandem) sambungan las. Alat PAUT mengumpulkan pantulan ultrasonik dari berbagai sudut dan posisi cacat, yang kemudian ditampilkan dalam citra pemindaian sektor atau sectorial-scan (S-Scan).
APA SAJA KEUNGGULAN PAUT?
Salah satu keunggulan utama PAUT adalah kemampuannya menghasilkan citra, alih-alih hanya mengandalkan besaran sinyal amplitudo individual. S-Scan dapat menampilkan indikasi berdasarkan posisi dan jarak kedalaman cacat, sehingga membantu inspektur membedakan antara geometri las yang normal dan potensi cacat. Sebagai contoh, area fusi yang tidak sempurna (incomplete fusion) dapat menghasilkan respons khas yang terkait dengan antarmuka fusi. Rongga (void) atau inklusi dapat memunculkan indikasi sinyal yang terlokalisir, sementara perubahan geometri las dapat menghasilkan pola berulang yang dapat dikenali saat proses interpretasi.
PAUT menawarkan keunggulan signifikan dibandingkan pengujian destruktif karena metode ini memungkinkan pemeriksaan sambungan HDPE yang telah selesai dikerjakan tanpa perlu memotong bagian pipa. Metode ini juga dapat menghasilkan rekam digital permanen hasil inspeksi, yang mendukung upaya penjaminan mutu, pemeliharaan, dan penilaian di masa mendatang. Kendati demikian, PAUT sebaiknya dipandang sebagai metode inspeksi yang dirancang secara teknis, bukan sebagai solusi universal. Efektivitasnya bergantung pada personel yang kompeten, peralatan yang memadai, prosedur yang telah divalidasi dengan tepat, serta kriteria penerimaan yang dikembangkan secara khusus untuk sambungan fusion weld HDPE.
KESIMPULAN
PAUT merupakan teknik yang menjanjikan dan semakin bernilai untuk pemeriksaan non-destruktif pada sambungan HDPE. Berkas gelombang yang dapat diarahkan dan difokuskan secara elektronik mampu memberikan informasi rinci mengenai kondisi internal sambungan, termasuk area yang berpotensi mengalami fusi tidak sempurna serta cacat-cacat lainnya. Mengingat karakteristik akustik HDPE sangat berbeda dibandingkan logam, keberhasilan penerapannya memerlukan pengembangan prosedur dan validasi yang cermat. Jika diterapkan dengan tepat, PAUT dapat meningkatkan keyakinan terhadap kualitas sambungan pipa HDPE sekaligus mengurangi kebutuhan akan pemeriksaan destruktif.
