NDT Radiografi Digital: Gambaran Umum dan Penerapannya

NDT Radiografi Digital: Gambaran Umum dan Penerapannya

Radiografi Digital (Digital Radiography / DR) adalah teknik yang banyak digunakan pada Pengujian Non-Destruktif (Non Destructive Testing / NDT) yang memanfaatkan teknologi pencitraan digital untuk memeriksa material dan komponen tanpa menyebabkan kerusakan pada benda uji. Dalam aplikasi industri, DR memainkan peran penting dalam mengevaluasi integritas dan kualitas material, mengidentifikasi cacat, dan memastikan kepatuhan (compliance) terhadap standar keselamatan dan mutu. DR adalah bentuk pencitraan sinar-X yang canggih, dimana sensor digital menggantikan film X-Ray konvensional untuk menangkap gambar internal suatu objek.

Prinsip DR NDT

Prinsip dasar DR mirip dengan radiografi tradisional. Sinar-X atau sinar gamma menembus objek yang diuji, dan serapan sinar ini ditangkap oleh detektor digital. Data yang ditangkap kemudian diolah menjadi gambar digital yang mengungkapkan ciri-ciri internal objek. Karena bagian padat dan rongga menyerap energi radiasi secara berbeda, maka cacat seperti retakan, porositas, atau inklusi akan terlihat pada gambar yang dihasilkan.

DR menawarkan beberapa keunggulan dibandingkan radiografi berbasis film konvensional dan yang paling menonjol adalah:

Paparan Radiasi Lebih Rendah: Proses akuisisi gambar lebih cepat hingga 10x sehingga paparan radiasi sinar-X atau sinar Gamma dapat ditekan signifikan.
Akuisisi Gambar Lebih Cepat: Gambar digital diambil secara real-time karena tidak membutuhkan proses kimia, sehingga mempercepat proses pemeriksaan secara signifikan.
Peningkatan Kualitas Gambar: DR memberikan kontras dan resolusi yang lebih baik, memungkinkan pemeriksaan cacat yang lebih detail.
Efisiensi Biaya: Menghilangkan kebutuhan proses film dan pemakaian kimia proses, sehingga mengurangi biaya operasi.
Penyimpanan dan Analisis Digital: Gambar dapat disimpan, ditingkatkan (enhanced), dan dianalisis dengan perangkat lunak khusus, yang membantu identifikasi cacat secara tepat.
Ramah Lingkungan: Karena tidak ada penggunaan bahan kimia atau film.

Aplikasi DR di Industri

1) Industri Dirgantara

DR banyak digunakan di sektor kedirgantaraan untuk memeriksa komponen penting seperti bilah turbin, roda pendaratan, kerangka dan material komposit. Kerusakan sekecil apa pun pada komponen dirgantara dapat menyebabkan kegagalan yang fatal. DR membantu mendeteksi retakan, porositas, dan inklusi pada bagian-bagian pesawat, memastikan keselamatan dan kelaikan udara.

2) Industri Otomotif

Di industri otomotif, DR diterapkan untuk memeriksa las-lasan, benda cor, dan komponen rakitan seperti mesin dan transmisi. Dengan DR, produsen dapat mengidentifikasi ketidaksempurnaan seperti retakan, ketidaksejajaran, dan rongga, untuk memastikan komponen kendaraan memenuhi standar kualitas dan keselamatan.

3) Industri Migas

DR sangat diperlukan dalam industri minyak dan gas untuk inspeksi pipa, pemeriksaan integritas las, dan pemantauan korosi pada infrastruktur penting. Ini membantu untuk identifikasi cacat yang sangat penting untuk mencegah kebocoran dan kegagalan fatal di lingkungan operasi bertekanan tinggi dan mudah meledak.

4) Industri Pembangkit Listrik

DR digunakan terutama untuk inspeksi las-lasan pada pipa boiler dan bejana tekan pada saat pembuatan dan perbaikan untuk memastikan bebas dari cacat sehingga menjaga integritas peralatan pembangkit listrik yang beroperasi pada temperatur dan tekanan tinggi.

5) Industri Manufaktur dan Pengecoran

DR digunakan untuk memeriksa cacat internal – seperti porositas, penyusutan, dan retakan – pada logam cor dan tempa. Kemampuan untuk memeriksa objek dengan cepat dan akurat memungkinkan produsen memastikan kualitas produk telah sesuai dengan spesifikasi.

Kesimpulan

DR adalah terobosan revolusioner NDT di berbagai industri dengan menawarkan metode pemeriksaan yang lebih cepat, akurat, dan hemat biaya. Penerapannya mencakup bidang kedirgantaraan, otomotif, minyak dan gas, pembangkit listrik, dan konstruksi, berkontribusi terhadap peningkatan keselamatan, efisiensi, dan pengendalian mutu. Dengan kemajuan yang berkelanjutan dalam teknologi pencitraan digital, penggunaan DR akan terus berkembang, memberikan presisi dan keandalan yang lebih baik dalam deteksi cacat.

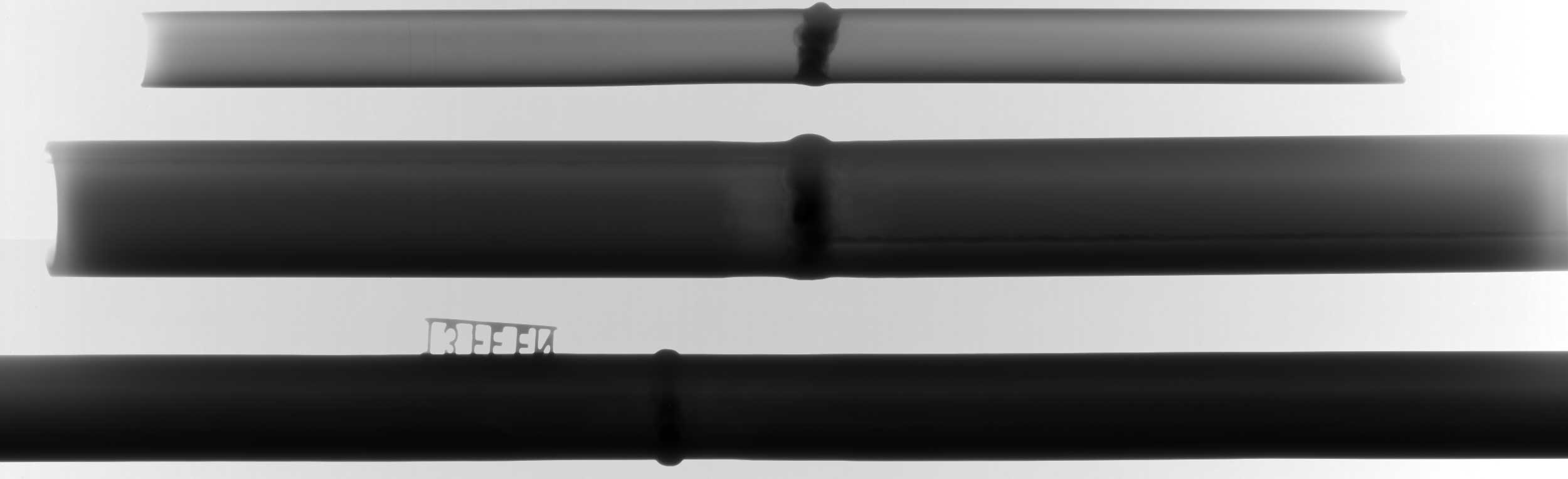

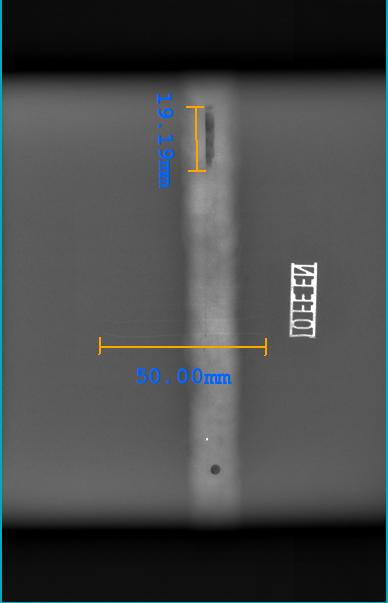

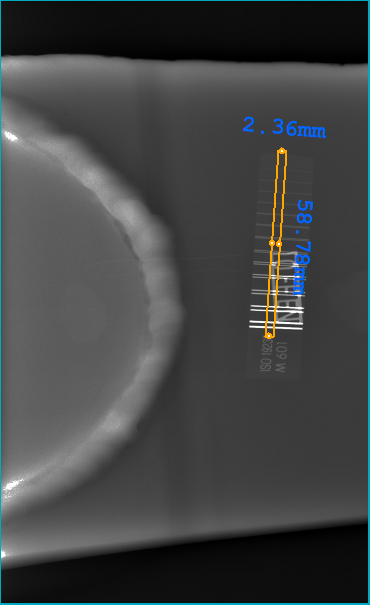

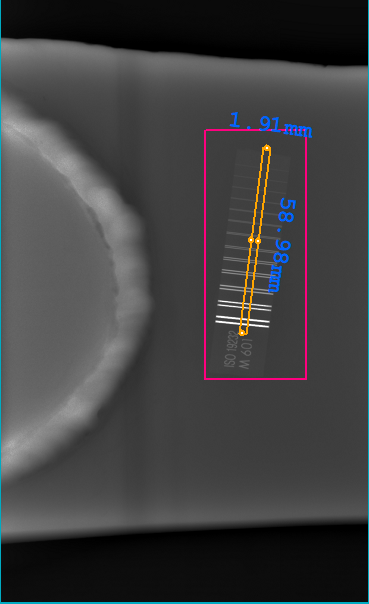

Berikut adalah hasil DR pada berbagai benda uji.
