Long Range Ultrasonic (LRUT)

Inspeksi Pipa dengan Metode Long Range Ultrasonic (LRUT)

Long Range Ultrasonic (LRUT) adalah metode pengujian non-destruktif (Non Destructive Testing / NDT) yang digunakan untuk memeriksa jaringan pipa migas dan petrokimia. Tidak seperti pengujian ultrasonik konvensional, yang umumnya hanya memeriksa area kecil yang terlokalisir, LRUT memungkinkan inspeksi kondisi dinding pipa dalam volume besar pada setiap kali pengujian, sehingga secara signifikan meningkatkan efisiensi dan mengurangi biaya inspeksi.

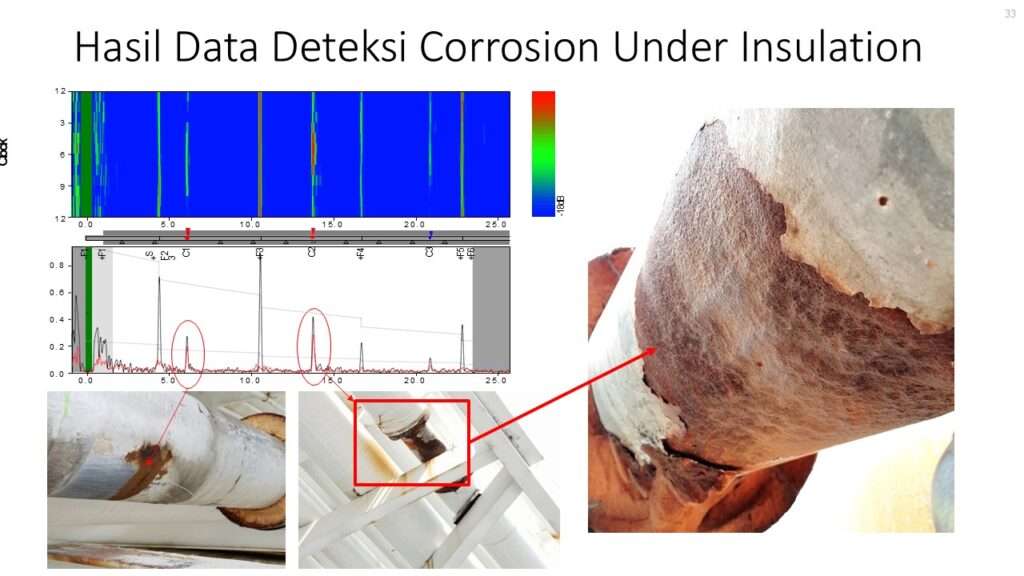

LRUT bekerja dengan mentransmisi gelombang Guided Wave pada dinding pipa. Gelombang ini merambat sepanjang struktur hingga puluhan meter tergantung kondisi pipa, dan mendeteksi perubahan area penampang pada dinding pipa yang disebabkan oleh cacat seperti korosi dan erosi. Teknik ini menggunakan ultrasonik frekuensi rendah (biasanya 20-100 kHz), yang memungkinkan perambatan gelombang jarak jauh dengan redaman sinyal minimal.

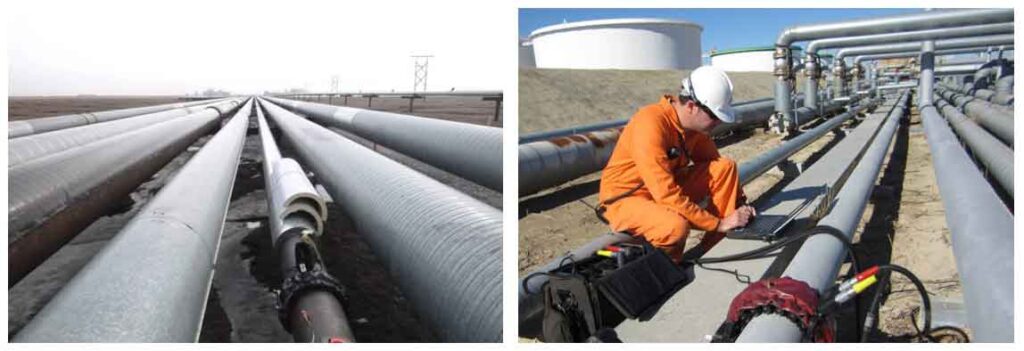

LRUT inspeksi pipa

Gelombang ini dihasilkan oleh cincin transduser yang dipasang melilit pada pipa. Gelombang akan merambat ke dua sisi pipa mencakup 100% dinding pipa dan akan memantul kembali ke cincin transduser ketika mengenai cacat. Letak cacat ini dapat ditemukan jaraknya serta lokasi jarum jam-nya dari posisi cincin transduser dengan menghitung kecepatan gelombang dan waktu tempuh gelombang pantulan menggunakan perangkat lunak khusus. Keunggulan ini menyebabkan LRUT banyak digunakan untuk melakukan “screening” dan menemukan letak cacat-cacat pada pipa.

Keunggulan LRUT untuk inspeksi pipa panjang:

  • LRUT memungkinkan pemeriksaan pipa sepanjang puluhan meter pada setiap pengambilan data, sehingga mengurangi kebutuhan pemindaian ekstensif yang memakan waktu.
  • LRUT kerap digunakan untuk inspeksi pipa yang tertanam dibawah tanah. Dengan meminimalkan penggalian dan pelepasan insulasi, LRUT mengurangi biaya inspeksi secara signifikan.
  • LRUT juga kerap digunakan untuk inspeksi pipa yang menjulang vertikal ke atas tanpa membutuhkan pemasangan scalfolding sehingga menghemat waktu dan biaya.
  • Metode ini khususnya berguna untuk inspeksi pipa in-service, karena tidak memerlukan penghentian operasi (shutdown).
  • LRUT dapat mendeteksi korosi internal dan penipisan dinding eksternal, menjadikannya alat serbaguna untuk pemantauan kondisi pipa.

Terlepas dari keunggulan-keunggulannya, LRUT juga memiliki beberapa keterbatasan:

  • Hasil LRUT adalah kualitatif sehingga membutuhkan inspeksi lanjutan misalnya dengan Ultrasonics Thickness Gage.
  • Interpretasi sinyal yang kompleks – Analis berkompeten diharuskan membedakan antara indikasi cacat dan sinyal-sinyal lainnya. Pelatihan sertifikasi personel adalah keharusan agar mampu menganalisis data dengan benar.
  • Beberapa bahan pelapis dan kondisi lingkungan dapat mempengaruhi perambatan gelombang sehingga mengurangi efektivitas inspeksi.

Kesimpulan

LRUT adalah alat inspeksi modern penting untuk pemantauan kondisi infrastruktur pipa, yang menawarkan kemampuan inspeksi skala besar namun hemat biaya dan cepat. Meskipun terdapat beberapa keterbatasan, kemampuannya untuk mendeteksi dan menemukan lokasi cacat pada pipa panjang menjadikannya teknik yang sangat diperlukan untuk industri migas dan petrokimia yang bergantung pada jaringan pipa. Dengan kemajuan yang berkelanjutan, LRUT akan menjadi metode yang semakin efisien dan efektif untuk memastikan integritas aset penting.
